Juntas de Dilatação Trafbor®

Juntas de dilatação para cada tipo de estrutura

Sistemas de vedação em EPDM para pontes, viadutos, estacionamentos, fachadas, barragens e pisos. São 16 séries com elastômeros conforme a ABNT NBR 12624:2004, dimensionamento técnico e fabricação sob medida.

Solicitar orçamento Ver todas as séries

ABNT NBR 12624:2004
Sistema certificado ISO 9001
Fabricação sob medida
Suporte técnico direto

16 sériesde 4 a 170 mm de abertura

16séries de juntas e perfis de vedação

4–170 mmde abertura de junta atendidos em catálogo

2,5 MPade pressão hidrostática com a Série TB

NBR 12624elastômeros EPDM com certificado de qualidade

Linha de produtos

Escolha a junta pela aplicação

Filtre pelo tipo de obra e compare as principais medidas de cada série. Em cada página você encontra a tabela completa de modelos e o catálogo técnico.

Pontes e viadutos

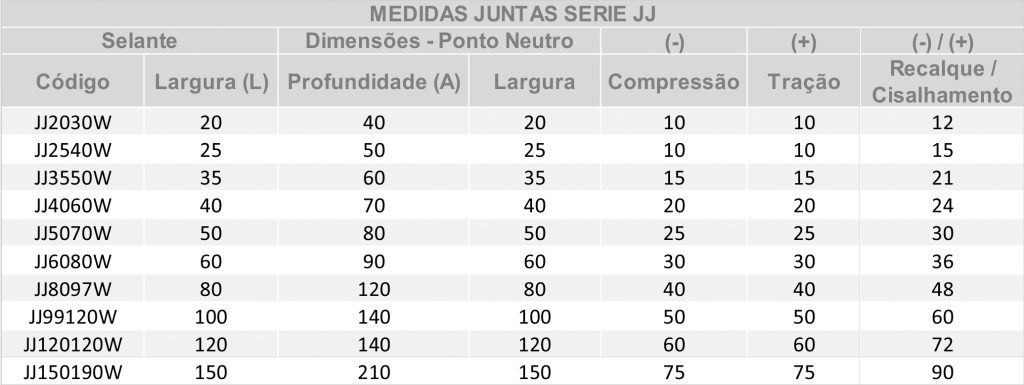

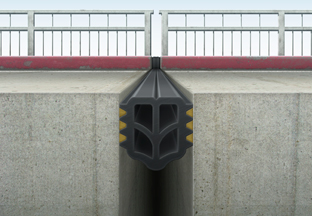

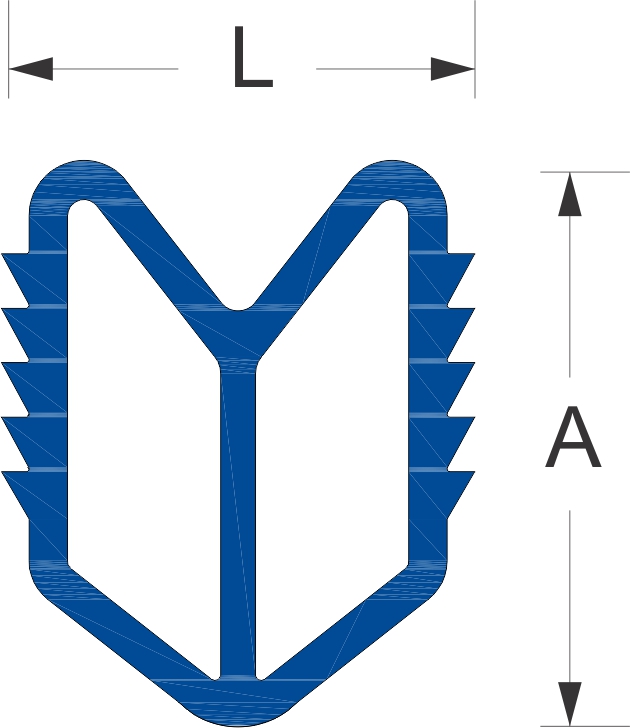

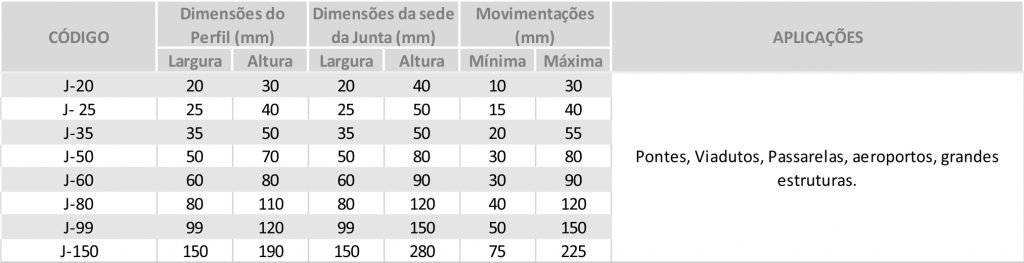

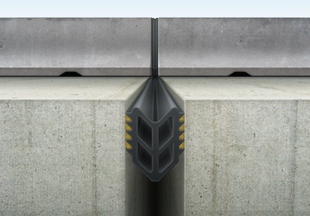

Série W

Selante estrutural de EPDM pressurizado e colado com adesivo epóxi. Absorve tração, compressão, recalque e cisalhamento em pontes, viadutos e aeroportos.

Abertura: 20 a 150 mm
Movimento: ±50% da largura
Modelos: 10

Detalhes Cotar

Pontes e viadutos

Juntaflex

Junta modular em elastômero vulcanizado com reforços metálicos internos, fixada por pernos. Totalmente estanque, aceita deslocamentos e rotações em qualquer direção.

Deslocamento: ±15 a ±80 mm
Fixação: Pernos M12 a M16
Modelos: 7

Detalhes Cotar

Pontes, portos e aeroportos

Série NTFX

Selante com abas laterais ranhuradas e bulbo central em “V”, projetado para grandes movimentações e tráfego intenso de pontes, cais de portos e aeroportos.

Tração: até 200 mm
Recalque: até 60 mm
Modelos: 2

Detalhes Cotar

Pontes, túneis e garagens

Série CP

Selante de compressão com células internas em losango, colado com adesivo epóxi. Para grandes movimentações e pressões hidrostáticas de até 0,1 MPa.

Abertura: 20 a 170 mm
Tração: até 120 mm
Modelos: 12

Detalhes Cotar

Pontes, túneis e garagens

Série LPEC

Selante com lábios laterais de apoio e núcleo celular, que protege as bordas e veda a junta mesmo sob grandes movimentações de tração.

Abertura: 50 a 130 mm
Tração: até 220 mm
Modelos: 5

Detalhes Cotar

Barragens e reservatórios

Série Ômega

Selante em ômega para barragens, túneis e reservatórios sob alta pressão hidrostática. Admite recalque e cisalhamento de cerca de 50% da abertura máxima.

Pressão: até 1,5 MPa
Abertura: 35 a 70 mm
Modelos: 4 + sob medida

Detalhes Cotar

Barragens e túneis

Série TB

Selante com abas laterais e corpo central reforçado para barragens, túneis e reservatórios sujeitos a altas pressões hidrostáticas, de até 2,5 MPa.

Pressão: até 2,5 MPa
Abertura: 20 a 80 mm
Modelos: 3

Detalhes Cotar

Coberturas, piscinas e reservatórios

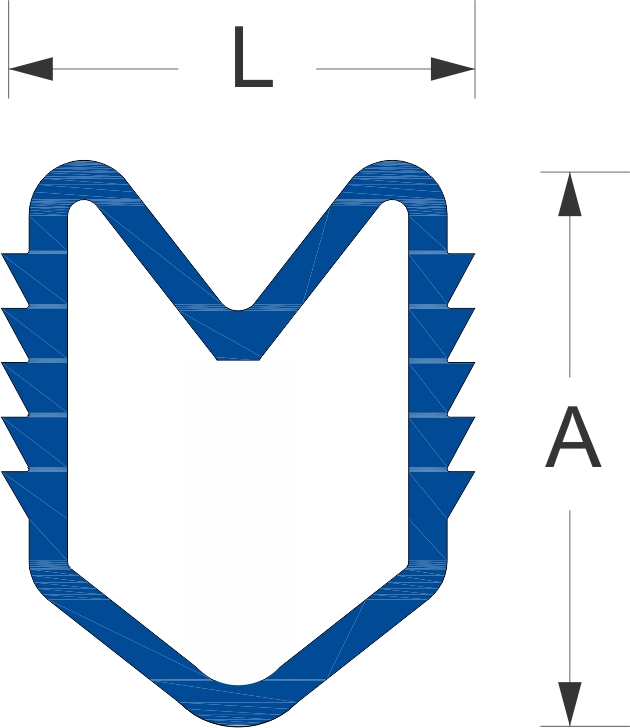

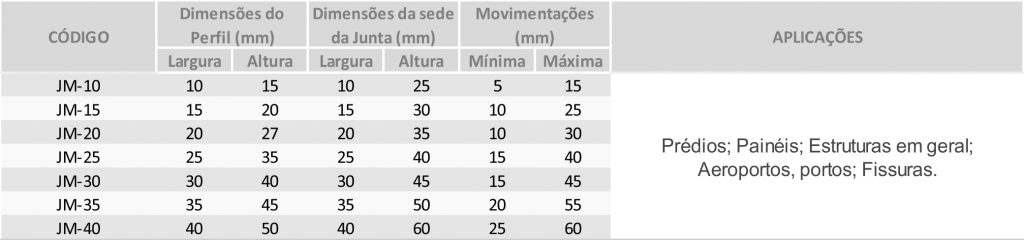

Série M

Selante em “V” colado com adesivo epóxi para lajes de cobertura, alvenaria, piscinas, canais de irrigação e reservatórios, com pressões hidrostáticas de até 0,2 MPa.

Abertura: 4 a 40 mm
Pressão: até 0,2 MPa
Modelos: 9

Detalhes Cotar

Estacionamentos

Série ZB

Junta de EPDM com abas laterais de 19 mm e superfície ranhurada antiderrapante, feita para o trânsito de veículos em garagens, rampas e pátios.

Abertura: 25 a 80 mm
Movimento: ±12 a ±40 mm
Modelos: 4

Detalhes Cotar

Pisos e pavimentos

Série FA

Selante de compressão pré-formado, rente ao piso acabado, para pisos e paredes de obras residenciais, hospitalares, comerciais e industriais e áreas de pedestres.

Abertura: 10 a 50 mm
Movimento: ±3 a ±20 mm
Modelos: 7

Detalhes Cotar

Pisos e paredes

Série FW

Selante colado com adesivo epóxi para pisos e paredes com pequenas movimentações estruturais e baixas pressões hidrostáticas.

Abertura: 10 a 50 mm
Movimento: ±4 a ±10 mm
Modelos: 7

Detalhes Cotar

Fachadas e juntas verticais

Série VE

Selante com aba de acabamento sobre a superfície e corpo colado com adesivo epóxi, para juntas verticais, horizontais, tetos e fachadas.

Abertura: 10 a 35 mm
Tração: até 40 mm
Modelos: 3

Detalhes Cotar

Fachadas e pré-fabricados

Série ES

Perfil tubular de vedação para juntas verticais, tetos em argamassa, fachadas e elementos pré-fabricados, absorvendo também recalque, cisalhamento e rotação.

Abertura: 4 a 35 mm
Movimento: até ±10 mm
Modelos: 6

Detalhes Cotar

Paredes, fachadas e teto

Série JDN

Perfil flexível de EPDM para fachadas, paredes e tetos, com montagem embutida ou sobreposta. Fornecido em rolos de 25 e 50 m, nas cores preto e cinza claro.

Abertura: 10 a 60 mm
Movimento: até +20 / −10 mm
Modelos: 6

Detalhes Cotar

Paredes e lajes de cobertura

Junta Térmica Estrutural

Banda de borracha com núcleos hexagonais para o encontro da parede com a laje de cobertura. A solução mais prática e rápida de instalar nesse ponto da obra.

Largura: 100 e 140 mm
Espessura: 17 a 19 mm
Modelos: 2

Detalhes Cotar

Pingadeiras

Série P · Pingadeira

Perfil de pingadeira em EPDM que impede que a água escorra pelas faces da estrutura, protegendo fachadas, vigas e lajes de manchas e infiltrações.

Perfil: 40 × 40 mm
Espessura: 6 e 4 mm
Modelos: 1

Detalhes Cotar

Guia rápido de seleção

Compare as séries lado a lado

Abertura da junta no ponto neutro, movimentos admissíveis e forma de fixação de cada linha. Medidas em milímetros.

Série	Indicada para	Abertura (mm)	Movimento máx. (mm)	Fixação	Modelos
Série W	Pontes, viadutos, aeroportos	20 a 150	±50% da largura · recalque até 90	Adesivo epóxi + pressurização	10
Juntaflex	Pontes, viadutos, grandes estruturas	gap 40 a 100	±15 a ±80	Pernos M12 a M16	7
Série NTFX	Pontes, portos, aeroportos	50	tração até 200 · recalque até 60	Abas fixadas + adesivo ADE-52	2
Série CP	Pontes, túneis, garagens, galerias	20 a 170	compr. até 75 · tração até 120	Adesivo epóxi	12
Série LPEC	Pontes, túneis, garagens, galerias	50 a 130	compr. até 65 · tração até 220	Adesivo ADE-52	5
Série Ômega	Barragens, túneis, reservatórios	35 a 70	recalque ~50% da abertura máx.	Projeto sob medida	4+
Série TB	Barragens, túneis, reservatórios	20 a 80	compr. até 40 · tração até 30 · recalque até 40	Abas coladas com adesivo epóxi	3
Série M	Coberturas, piscinas, reservatórios, canais	4 a 40	compr. até 20 · tração até 24	Adesivo epóxi	9
Série ZB	Estacionamentos, rampas, pátios	25 a 80	±12 a ±40	Adesivo epóxi + selante PU	4
Série FA	Pisos e paredes, áreas de pedestres	10 a 50	±3 a ±20 · recalque até 25	Adesivo epóxi	7
Série FW	Pisos e paredes, pequenas movimentações	10 a 50	±4 a ±10 · recalque até 25	Adesivo epóxi	7
Série VE	Fachadas, juntas verticais e teto	10 a 35	tração até 40 · recalque até 15	Adesivo epóxi	3
Série ES	Juntas verticais, fachadas, pré-fabricados	4 a 35	compr. até 10 · tração até 10 · recalque até 18	Adesivo epóxi	6
Série JDN	Paredes, fachadas, tetos	10 a 60	+3/−5 a +20/−10	Sob pressão (adesivo PU opcional)	6
Térmica Estrutural	Encontro parede × laje de cobertura	perfil 100 e 140	—	Assentamento	2
Série P	Pingadeiras	perfil 40 × 40	—	Colagem	1

* Valores de catálogo para os modelos padrão. Movimentos combinados, cargas especiais e pressão de água devem ser confirmados pela nossa área técnica.

Dimensionamento

Como escolher a junta ideal

Quatro informações definem a série e o modelo certo para a sua estrutura.

1
Meça a abertura
Largura da junta entre as lajes no ponto neutro, na temperatura média de instalação.
2
Defina os movimentos
Compressão, tração, recalque e cisalhamento previstos no projeto estrutural.
3
Avalie o uso
Tráfego de veículos, impacto, exposição ao tempo e presença de pressão de água.
4
Valide com a engenharia
Nossa equipe confirma o modelo, o adesivo e o acabamento das bordas.

Não sabe qual série usar?Envie as medidas e fotos da junta. Indicamos a solução pelo WhatsApp.

Falar com a área técnica

Elastômeros

EPDM conforme a ABNT NBR 12624:2004

A norma estabelece os requisitos mínimos para elastômeros de vedação de juntas de dilatação em estruturas de concreto ou aço. Todos os perfis Trafbor® seguem esses requisitos e acompanham certificado de qualidade.

Compostos de EPDM com dureza 55/65 e 60/70 Shore A
Resistência ao ozônio, às intempéries e ao envelhecimento
Moldagem por compressão e extrusão a quente
Neoprene, nitrílica e outros compostos sob consulta

60/70Dureza Shore AASTM D 2240

≥ 10 MPaTensão de rupturaASTM D 412 · 12 MPa no tipo 55/65

≥ 350%Alongamento na rupturaASTM D 412

≥ 26 kN/mResistência ao rasgoAmbos os compostos

≤ 30%Deformação residualASTM D 395-B · 22 h/70 °C

Sem fendasEnvelhecimento em ozônio100 h · 1 ppm · 40 °C

Sistema completo

Adesivo e reforço de bordas

Produtos formulados para trabalhar em conjunto com os elastômeros Trafbor® e garantir a aderência e a vida útil da junta.

Adesivo epóxi bicomponente ADE-52 Trafbor

Adesivo epóxi ADE-52

Bicomponente, formulado com as propriedades dos elastômeros para garantir total adesão entre adesivo, perfil e substrato.

Pot life (25 °C)30 min

Tempo de pega5 h

Tração mín.18 MPa

Compressão mín.50 MPa

Cura total7 dias

Densidade1,56 g/cm³

Lábio polimérico AR41C

Argamassa epóxi tricomponente com agregados minerais e metálicos para reforço de bordas em juntas com tráfego intenso e impactos frequentes.

Pot life (25 °C)40 min

Tempo de pega2 h

Flexão mín.20 MPa

Compressão mín.60 MPa

Cura total7 dias

Absorção de água0,5%

Cotar AR41C

Referências

Presente nas grandes obras do país

Concessionárias, construtoras e órgãos públicos confiam nas juntas Trafbor® em rodovias, aeroportos, portos e edificações.

GRU AirportConstrutora OAS
Porto de SantosConstrutora Axxon
CPTMCompanhia Paulista de Trens Metropolitanos
Aeroporto dos GuararapesEcoplan Engenharia
Grupo CarrefourConsttrucap
Arena CastelãoNorberto Odebrecht
Rede GloboGrupo Globo
RodoanelAcciona

Dúvidas frequentes

Perguntas sobre juntas de dilatação

Como escolher a junta de dilatação certa para a minha obra?

A escolha depende de quatro fatores: a abertura da junta no ponto neutro, os movimentos previstos (compressão, tração, recalque e cisalhamento), o tipo de carga ou tráfego e a existência de pressão de água. Use o guia de seleção desta página como ponto de partida e fale com a nossa área técnica para confirmar o dimensionamento.

Qual a diferença entre as juntas para pontes: Série W, Juntaflex e NTFX?

A Série W é um selante pressurizado e colado dentro da abertura, para juntas de 20 a 150 mm. A Juntaflex é modular, com reforços metálicos e fixação por pernos, para deslocamentos de ±15 a ±80 mm. A NTFX tem abas laterais e bulbo central em “V”, indicada para grandes trações (até 200 mm) e tráfego intenso.

Qual junta usar em barragens, reservatórios e galerias?

Para alta pressão hidrostática, a Série TB suporta até 2,5 MPa e a Série Ômega até 1,5 MPa, com dimensionamento para cada obra. A Série W atende até 0,4 MPa, a Série M até 0,2 MPa (indicada para piscinas, reservatórios e canais de irrigação) e a Série CP até 0,1 MPa.

Qual junta usar em pisos e fachadas?

Para pisos e paredes com pequenas movimentações, as séries FA e FW atendem aberturas de 10 a 50 mm. Em fachadas, juntas verticais e tetos, a Série VE tem aba de acabamento sobre a superfície, a Série ES atende juntas finas de fachadas e pré-fabricados e a Série JDN é fornecida em rolos, com montagem embutida ou sobreposta.

Qual junta é indicada para estacionamentos e garagens?

A Série ZB foi projetada para o trânsito de veículos: tem abas laterais de 19 mm, superfície ranhurada antiderrapante e atende aberturas de 25 a 80 mm. Em garagens com juntas maiores, as séries CP e LPEC também são opções.

As juntas Trafbor seguem alguma norma técnica?

Sim. Os elastômeros são fabricados em EPDM conforme os requisitos da ABNT NBR 12624:2004, e cada fornecimento acompanha certificado de qualidade.

Vocês fabricam juntas em medidas especiais?

Sim. Além dos modelos de catálogo, desenvolvemos perfis sob medida, ajustando geometria, espessura e composto do elastômero conforme o projeto.

Como é feita a instalação?

Cada série é instalada conforme o seu manual de instalação, com o adesivo indicado (como o epóxi ADE-52) e, em juntas sujeitas a tráfego e impacto, o lábio polimérico AR41C nas bordas. Nossa área técnica dá suporte direto durante a obra.
